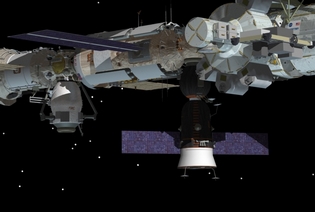

Die Sojus interaktiv Quelle: Nasa.gov |
|
|
Zum Seitenanfang |
|
|
|
Zum Seitenanfang |
|
|
|
Zum Seitenanfang |
|
|
|
Zum Seitenanfang |
|
|
|
Zum Seitenanfang |
|
|
|
Zum Seitenanfang |
|
|
|
Die Sojus interaktivQuelle: Nasa.gov |
|
|
Zum Seitenanfang |
|
|
|
Zum Seitenanfang |
|
|
|
Zum Seitenanfang |
|
|
|
 Das Jahr 2001...
Auch wenn es auf den ersten Blick nicht so aussieht, waren die Fortschritte 2001 beim Aufbau doch enorm. Abgesehen davon war dieses Jahr das Rekordjahr, wenn es um Flüge zur ISS geht. Insgesamt 13 Missionen hatten das Ziel bei unserem Aussenposten im All. 6 Space Shuttle Missionen, 4 Progress Frachter, 2 Sojus Missionen und eine unbemannte, umgerüstete Progress Variante zum liefern des PIRS Docking Compartment. Von Langeweile kann also keine Rede sein.
Direkt die erste Mission brachte nach vielen Infrastrukturteilen in 2001 endlich wieder zusätzlichen Wohn- und Arbeitsraum ins All.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Missionsbezeichnung
|
|
Start
|
07.02.2001
|
|
Kopplung
|
09.02.2001
|
|
Abdocken
|
16.02.2001
|
|
Landung
|
20.02.2001
|
|
|
|
STS-98
|
5A
|
|
Space Shuttle
|
Atlantis
|
|
|
|
|
Masse
|
14.520 kg
|
|
Länge
|
8,53 m
|
|
Querschnitt
|
4,27 m
|
|
|
|
|
|
|
ISS-Aufbaumission
|
|
Missionslogo
|
Crew
|
|
|
|
|
Missionsdauer
|
12d 21h 20m 03s
|
|
EVA´s
|
3 Ausstiege
|
|
Module / Payload
|
Funtkion
|
|
Destiny
|
- Amerikanisches Forschungsmodul
|
|
|
|
|
|
|
Mit dem 4. grossen druckbeaufschlagtem Modul hatten nun auch endlich die Amerikaner ihr Labor im All. Bedingt durch die große Leermasse des Labors wurde es fast leer zur ISS geliefert. Beim Start waren nur 4 Racks installiert. Diese Standard-Racks können jederzeit ausgetauscht werden. Zum Transport hierfür dienen die MPLM (Multi-Purpose-Logistics-Module) die vom Shuttle zur ISS transportiert werden können. Die Racks sind auch kompatibel mit denen der japanischen und europäisches Module. Destiny wurde so Stück für Stück ausgebaut. Von hier aus werden heute z.B. auch die Manöver mit dem Station Robotic Arm ausgeführt. Im Verlauf der Montage musste zusätzlich PMA 2 von Unity, da Destiny direkt an Unity angedockt wurde. PMA 2 wanderte dafür an Destinys freien Port.
|
|
Weiterführende Informationen
|
Weitere hochauflösende Bilder
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Missionsbezeichnung
|
|
Start
|
26.02.2001
|
|
Kopplung
|
28.02.2001
|
|
Abdocken
|
16.04.2001
|
|
De-Orbit
|
16.04.2001
|
|
|
|
Progress
|
M44
|
|
Trägersystem
|
Sojus-U
|
|
|
|
|
|
Masse
|
7.450 kg
|
|
Länge
|
7,23 m
|
|
Querschnitt
|
2,72 m
|
|
Nutzlast
|
2.350 kg
|
|
davon Treibstoff
|
1.200 kg
|
|
|
|
|
|
|
Servicemission
|
|
Missionsdauer
|
46d 22h 59m
|
|
Payload
|
|
Wasser, Sauerstoff, Treibstoff, Wissenschaftliche Experimente und Equipment, Lebensmittel
|
|
Besonderheiten
|
|
Mit Progress M44 flog erstmals eine ältere Version des Progress Frachters zur ISS. Die Progress M Variante hatte ihren Erstflug bereits 1989 mit einer MIR-Mission. Die bisher geflogenen M1-Varianten hatten ihren Erstflug im Vorjahr (2000) ebenfalls mit einer MIR-Mission. Bei annähernd gleicher Nutzlast (M1 = 2.230 kg; M = 2.350 kg) hat der die M-Variante doch eine erheblich kleinere Kapazität zum Transport von Treibstoff.
|
|
|
|
|
Weiterführende Informationen
|
Weitere hochauflösende Bilder
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Missionsbezeichnung
|
|
Start
|
08.03.2001
|
|
Kopplung
|
10.03.2001
|
|
Abdocken
|
19.03.2001
|
|
Landung
|
21.03.2001
|
|
|
|
STS-102
|
5A.1
|
|
Space Shuttle
|
Discovery
|
|
|
|
|
Masse
|
4.100 kg
|
|
Länge
|
6,40 m
|
|
Querschnitt
|
4,60 m
|
|
|
|
|
|
|
Servicemission / Expedition 2
|
|
Missionslogo
|
Crew
|
|
|
|
|
Missionsdauer
|
12d 19h 49m 33s
|
|
EVA´s
|
2 Ausstiege
|
|
Module / Payload
|
Funtkion
|
|
MPLM - Leonardo
|
Fracht, Express-Racks, Wasser, Lebensmittel, wissenschaftliche Ausrüstung
|
|
ESP-1
|
Externe Plattform für Ausrüstungs- und Ersatzgegenstände
|
|
|
|
|
|
|
Mit STS-102 kam das erste von drei Mehrzweck-Logistik-Modulen zum Einsatz. MPLM (Multi-Purpose Logistics Module) können mit maximaler Zuladung bis zu 13,2 t wiegen. Mit Hilfe des Shuttle Arms wurde Leonardo an den Nadir Port von Unity gekoppelt. Nur über die grossen Dockingports (ACBM und CBM) ist es möglich die gelieferten Standard Racks aus dem MPLM auf die Station und zurück zu bringen. Die PMA für das Shuttle Docking und und die russischen Docking Ports bieten diese Option leider nicht. Zusätzlich wurde ESP-1 (External Stowage Plattform) geliefert und an Destiny montiert während der EVA. Ausserdem wurde Destiny für die Ankunft des SSRMs (Space Station Remote Manipulator System) vorbereitet. Nicht zu vergessen ausserdem: Discovery brachte dazu die Expedition 2 ins All und fungierte als Taxi für den Rücktransport von Expedition 1.
|
|
Weiterführende Informationen
|
Weitere hochauflösende Bilder
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Missionsbezeichnung
|
|
Start
|
19.04.2001
|
|
Kopplung
|
21.04.2001
|
|
Abdocken
|
29.04.2001
|
|
Landung
|
01.05.2001
|
|
|
|
STS-100
|
6A
|
|
Space Shuttle
|
Endeavour
|
|
|
|
|
Masse
|
1.800 kg
|
|
Länge
|
17.60 m
|
|
|
|
|
|
|
ISS-Aufbaumission
|
|
Missionslogo
|
Crew
|
|
|
|
|
Missionsdauer
|
11d 21h 30m 00s
|
|
EVA´s
|
2 Ausstiege
|
|
Module / Payload
|
Funtkion
|
|
SSRMS - Space Station Remote Manipulator System
|
Roboter Arm zur Unterstützung des Aufbaus und EVA´s
|
|
MPLM Raffaello
|
Fracht, Ausrüstung
|
|
|
|
|
|
|
STS-100 lieferte das Rückrad einer jeden guten Baustelle, einen Kran. Vergleichbar mit dem SRMS des Shuttle entwickelte die Canadische Space Agency (CAS) auch den Arm für die ISS. Bis später die weiteren Teile des SSRMS ankamen wurde er an Destiny montiert und war vom ersten Tag an im Einsatz und funktionsfähig. Zusätzlich kam das zweite MPLM Raffaello zum Einsatz mit Racks und Versorgungsgütern. Im Rahmen der EVA´s wurde zusätzlich eine UHF Antenne installiert, die der Kommunikation während der Ausseneinsätze dient. .
|
|
Weiterführende Informationen
|
Weitere hochauflösende Bilder
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Missionsbezeichnung
|
|
Start
|
28.04.2001
|
|
Kopplung
|
30.04.2001
|
|
Abdocken
|
31.10.2001
|
|
Landung
|
31.10.2001
|
|
|
|
Sojus
|
TM-32
|
|
Träger
|
Sojus-U
|
|
|
|
|
Masse
|
7.250 kg
|
|
Länge
|
7,48 m
|
|
Querschnitt
|
2,72 m
|
|
Spannweite
|
4,90 m
|
|
|
|
|
|
|
ISS Crew Rotation
|
|
Missionslogo
|
Crew
|
|
|
|
|
Missionsdauer Sojus
|
185d 21h 22m 40s
|
|
Missionsdauer Crew
|
7d 22h 04m
|
|
Details / Besonderheiten
|
|
Mit TM-32 kam der erste “externe” Besucher zur ISS. Zusammen mit den beiden russischen Kosmonauten flog Dennis Tito (USA) ins All. Er war der erste Weltraumtourist, der sich einen Flug zur ISS gekauft hat inkl. dem dazugehörigen Training in Russland. Er bzahlte ca. 20 Millionen US-Dollar für diesen Trip. Nach 6 Tagen kehrten alle drei mit TM-31 zurück zur Erde, während TM-32 an der ISS verblieb.
|
|
|
|
|
Weiterführende Informationen
|
Weitere hochauflösende Bilder
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Missionsbezeichnung
|
|
Start
|
20.05.2001
|
|
Kopplung
|
23.05.2001
|
|
Abdocken
|
22.08.2001
|
|
De-Orbit
|
22.08.2001
|
|
|
|
Progress
|
M1-6
|
|
Trägersystem
|
Sojus-FG
|
|
|
|
|
|
Masse
|
7.150 kg
|
|
Länge
|
7,20 m
|
|
Querschnitt
|
2,72 m
|
|
Nutzlast
|
2.230 kg
|
|
davon Treibstoff
|
1.920 kg
|
|
|
|
|
|
|
Servicemission
|
|
Missionsdauer
|
91d 05h 39m
|
|
Payload
|
|
Wasser, Sauerstoff, Treibstoff, Wissenschaftliche Experimente und Equipment, Lebensmittel
|
|
Besonderheiten
|
|
Progress M1-6 war wieder die neuere Version mit erhöhter Ladekapazität. Erstmalig wurde dabei zum Start die Sojus-FG genutzt. Diese ist eine verbesserte Variante der Sojus-U, welche eine etwas höhere Nutzlastkapazität hat und damit auch für die später etwas schwereren Sojus-TMA Kapseln ausgelegt war. Progress M1-6 dockte am 23.05.2001 an Aft Port von Zwesda.
|
|
|
|
|
Weiterführende Informationen
|
Weitere hochauflösende Bilder
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Missionsbezeichnung
|
|
Start
|
12.07.2001
|
|
Kopplung
|
14.07.2001
|
|
Abdocken
|
22.07.2001
|
|
Landung
|
25.07.2001
|
|
|
|
STS-104
|
7A
|
|
Space Shuttle
|
Atlantis
|
|
|
|
|
|
Masse
|
6.500 kg
|
|
Länge
|
5.50 m
|
|
Querschnitt
|
4,00 m
|
|
|
|
|
|
|
ISS-Aufbaumission
|
|
Missionslogo
|
Crew
|
|
|
|
|
Missionsdauer
|
12d 18h 34m 56s
|
|
EVA´s
|
3 Ausstiege
|
|
Module / Payload
|
Funtkion
|
|
Quest Airlock
|
Luftschleuse für Ausseneinsätze auf der ISS
|
|
|
|
|
|
STS-104 lieferte nun endlich eine Hauptkomponente für den weiteren Aufbau, sowie den Betrieb der ISS. Quest Airlock ist die Luftschleuse welche Ausseneinsätze von der ISS aus ermöglicht. Bis dato war man auf die Luftschleusen der Shuttles oder im russischen Teil angewiesen, wobei im russischen Teil keine amerikanischen Raumanzüge genutzt werden können sondern nur die russischen. Quest verfügt über eine innere und eine äussere Schleuse. Die Innere wird von Unity aus betreten. Nach dem anlegen der Anzüge wird danach die Luke zu Unity geschlossen und nach dem Druckausgleich die Schleuse in die kleinere “Röhre” geöffnet, von wo aus die Astronauten die ISS dann verlassen können.
|
|
Weiterführende Informationen
|
Weitere hochauflösende Bilder
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Missionsbezeichnung
|
|
Start
|
10.08.2001
|
|
Kopplung
|
12.08.2001
|
|
Abdocken
|
20.08.2001
|
|
Landung
|
22.08.2001
|
|
|
|
STS-105
|
7A.1
|
|
Space Shuttle
|
Discovery
|
|
|
|
|
Masse
|
4.100 kg
|
|
Länge
|
6,40 m
|
|
Querschnitt
|
4,60 m
|
|
|
|
|
|
|
Servicemission / Expedition 3
|
|
Missionslogo
|
Crew
|
|
|
|
|
Missionsdauer
|
11d 21h 12m 44s
|
|
EVA´s
|
2 Ausstiege
|
|
Module / Payload
|
Funtkion
|
|
MPLM - Leonardo
|
Fracht, Express-Racks, Wasser, Lebensmittel, wissenschaftliche Ausrüstung
|
|
MISSE
|
Experimententräger
|
|
|
|
|
|
|
Erneut war es das MPLM Leonardo, das mit STS-105 gute 3 Tonnen Equipment zur ISS brachte. Diese Mission diente unter anderem aber auch dazu, die ISS auf die Ankunft des unbemannt ankommenden PIRS Docking Compartment der Russen im September vorzubereiten. Hierzu wurde in Swesda eine neue Software zur Steuerung der ISS installiert und getestet. Während der zwei EVA´s wurde dann auch das erste Aussenexperiment an der ISS angebracht. MISSE dient zur Erforschung der Auswirkungen des Weltraums auf Materialproben. Weiterhin wurde ein Stromkabel verlegt um die Heizung des nächsten Truss Segments S0 zu gewährleisten. Zu guter Letzt nicht zu vergessen die Crew Rotation. Discovery brachte die Expedition 3 zur ISS und nahm Expedition 2 nach gut 5 Monaten wieder mit nach Hause.
|
|
Weiterführende Informationen
|
Weitere hochauflösende Bilder
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Missionsbezeichnung
|
|
Start
|
21.08.2001
|
|
Kopplung
|
22.08.2001
|
|
Abdocken
|
22.11.2001
|
|
De-Orbit
|
22.11.2001
|
|
|
|
Progress
|
M45
|
|
Trägersystem
|
Sojus-U
|
|
|
|
|
Masse
|
7.450 kg
|
|
Länge
|
7,23 m
|
|
Querschnitt
|
2,72 m
|
|
Nutzlast
|
2.350 kg
|
|
davon Treibstoff
|
1.200 kg
|
|
|
|
|
|
|
Servicemission
|
|
Missionsdauer
|
92d 06h 21m
|
|
Payload
|
|
Wasser, Sauerstoff, Treibstoff, Wissenschaftliche Experimente und Equipment, Lebensmittel
|
|
Besonderheiten
|
|
Progress M45 war zunächst ein vollkommen reibungsloser Versorgungsflug. Beim abdocken am 22.11. hinterließ Progress jedoch Reste eine Dichtungsringes, wodurch es dem nachfolgenden Progress-M1-7 zunächst unmöglich war ein Hard Docking durchzuführen. Vor dem entladen musste die Crew daher in einer unplanmäßigen EVA die Reste entfernen. Danach war ein docken problemlos möglich
|
|
|
|
|
Weiterführende Informationen
|
Weitere hochauflösende Bilder
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Missionsbezeichnung
|
|
Start
|
14.09.2001
|
|
Kopplung
|
17.09.2001
|
|
Abdocken
|
-
|
|
De-Orbit
|
-
|
|
|
|
Progress
|
PIRS
|
|
Trägersystem
|
Sojus-U
|
|
|
|
|
Masse
|
2.880 kg
|
|
Länge
|
4,91 m
|
|
Querschnitt
|
2,55 m
|
|
|
|
|
|
|
|
|
Module / Payload
|
Funtkion
|
|
PIRS
|
Luftschleuse, Docking Port für Progress/Soyus, Basis für 2 Strela Kräne
|
|
|
|
|
Mit PIRS kam ein neues russisches Bauteil zur ISS. Zum Transport wurde ein modifizierter Progressfrachter benutzt, wobei PIRS die Position der Frachtsektion einnahm und vom ursprünglichem Progressfrachter nur die Servicesektion mit Versorgung und Triebwerken benutzt wurde. Nach der erfolgreichen Kopplung wurde diese Servicesektion dann kontrolliert zum verglühen gebracht. PIRS dockte am 17.09.2001 am Nadir Port von Swesda an. Dadurch wurden die in der Vergangenheit notwendigen Umkopplungen von Progress/Soyus bei Neuankünften unnötig. Dis dato wurden Progress/Soyus jedesmall von Swesda Aft Port nach Sarja Nadir versetzt. Da Pirs jedoch einen Kopplungsport an Nadir zur Verfügung stellt waren nun 3 Adapter an der ISS vorhanden. Zusätzlich hat PIRS zwei STRELA Kräne an der Aussenseite zur Unterstützung von EVA Einsätzen. PIRS diente darüber hinaus auch als Luftschleuse für EVA EInsätze mit den russischen Orlan Raumanzügen. PIRS besitzt zwei gegenüberliegende, gleichwertige 1m große Ausstiegsluken.
|
|
Weiterführende Informationen
|
Weitere hochauflösende Bilder
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Missionsbezeichnung
|
|
Start
|
21.10.2001
|
|
Kopplung
|
23.10.2001
|
|
Abdocken
|
05.05.2002
|
|
Landung
|
05.05.2002
|
|
|
|
Sojus
|
TM-33
|
|
Träger
|
Sojus-U
|
|
|
|
|
|
Masse
|
7.250 kg
|
|
Länge
|
7,48 m
|
|
Querschnitt
|
2,72 m
|
|
Spannweite
|
4,90 m
|
|
|
|
|
|
|
ISS Crew Rotation
|
|
Missionslogo
|
Crew
|
|
|
|
|
Missionsdauer Sojus
|
195d 18h 52m 18s
|
|
Missionsdauer Crew
|
9d 19h 59m
|
|
Details / Besonderheiten
|
|
TM-33 koppelte am 23. Oktober am Nadir Port von Sarja. Zweck der Mission war eine Crew Rotation innerhalb der Expedition 3 Crew. Am 31. Oktober kehrten 3 Besatzungsmitglieder mit TM-32 zurück zur Erde während TM-33 im All verblieb. Vor ihrer Rückkehr wechselte TM-33 dann am 20. April 2002 den Kopplungsport und setzte am Nadir Port von PIRS wieder an.
|
|
|
|
|
Weiterführende Informationen
|
Weitere hochauflösende Bilder
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Missionsbezeichnung
|
|
Start
|
20.05.2001
|
|
Kopplung
|
23.05.2001
|
|
Abdocken
|
22.08.2001
|
|
De-Orbit
|
22.08.2001
|
|
|
|
Progress
|
M1-7
|
|
Trägersystem
|
Sojus-FG
|
|
|
|
|
Masse
|
7.150 kg
|
|
Länge
|
7,20 m
|
|
Querschnitt
|
2,72 m
|
|
Nutzlast
|
2.230 kg
|
|
davon Treibstoff
|
1.920 kg
|
|
|
|
|
|
|
Servicemission
|
|
Missionsdauer
|
91d 05h 39m
|
|
Payload
|
|
Wasser, Sauerstoff, Treibstoff, Wissenschaftliche Experimente und Equipment, Lebensmittel
|
|
Besonderheiten
|
|
Der erste Dockingversuch von M1-7 erfolgte am 28. November 2001. Da man jedoch bedingt durch den Debris von M45 kein “Hard Docking” durchführen konnte war ein Öffnen der Luken zunächst nicht möglich. Nach der Reperatur des Zwesda Aft Port durch eine EVA am 03. Dezember konnte endlich ein vollständiges Docken erfolgen.
|
|
|
|
|
Weiterführende Informationen
|
Weitere hochauflösende Bilder
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Missionsbezeichnung
|
|
Start
|
05.12.2001
|
|
Kopplung
|
07.12.2001
|
|
Abdocken
|
15.12.2001
|
|
Landung
|
17.12.2001
|
|
|
|
STS-108
|
UF-1
|
|
Space Shuttle
|
Endeavour
|
|
|
|
|
Masse
|
4.100 kg
|
|
Länge
|
6,40 m
|
|
Querschnitt
|
4,60 m
|
|
|
|
|
|
|
Servicemission
|
|
Missionslogo
|
Crew
|
|
|
|
|
Missionsdauer
|
11d 19h 35m 42s
|
|
EVA´s
|
1 Ausstieg
|
|
Module / Payload
|
Funtkion
|
|
MPLM - Raffaello
|
Fracht, Express-Racks, Wasser, Lebensmittel, wissenschaftliche Ausrüstung
|
|
|
|
|
|
|
Zum Abschluss dieses ereignissreichen Jahres flog nochmals die Endeavour mit dem MPLM Raffaello zur ISS. Neben dem Transport von ca. 3 Tonnen Fracht, diente dieser Flug vor allem als Taxi Transport für die Expedition 4 sowie den Rückflug von Expedition 3. Der einzige Ausstieg diente der Unterstützung der Montage des MPLM, welches nach Ende der Mission in der Payload Bay wieder zur Erde zurückkehrte.
|
|
Weiterführende Informationen
|
Weitere hochauflösende Bilder
|
|
|
|
|
|
|
|
|
|
|
|
